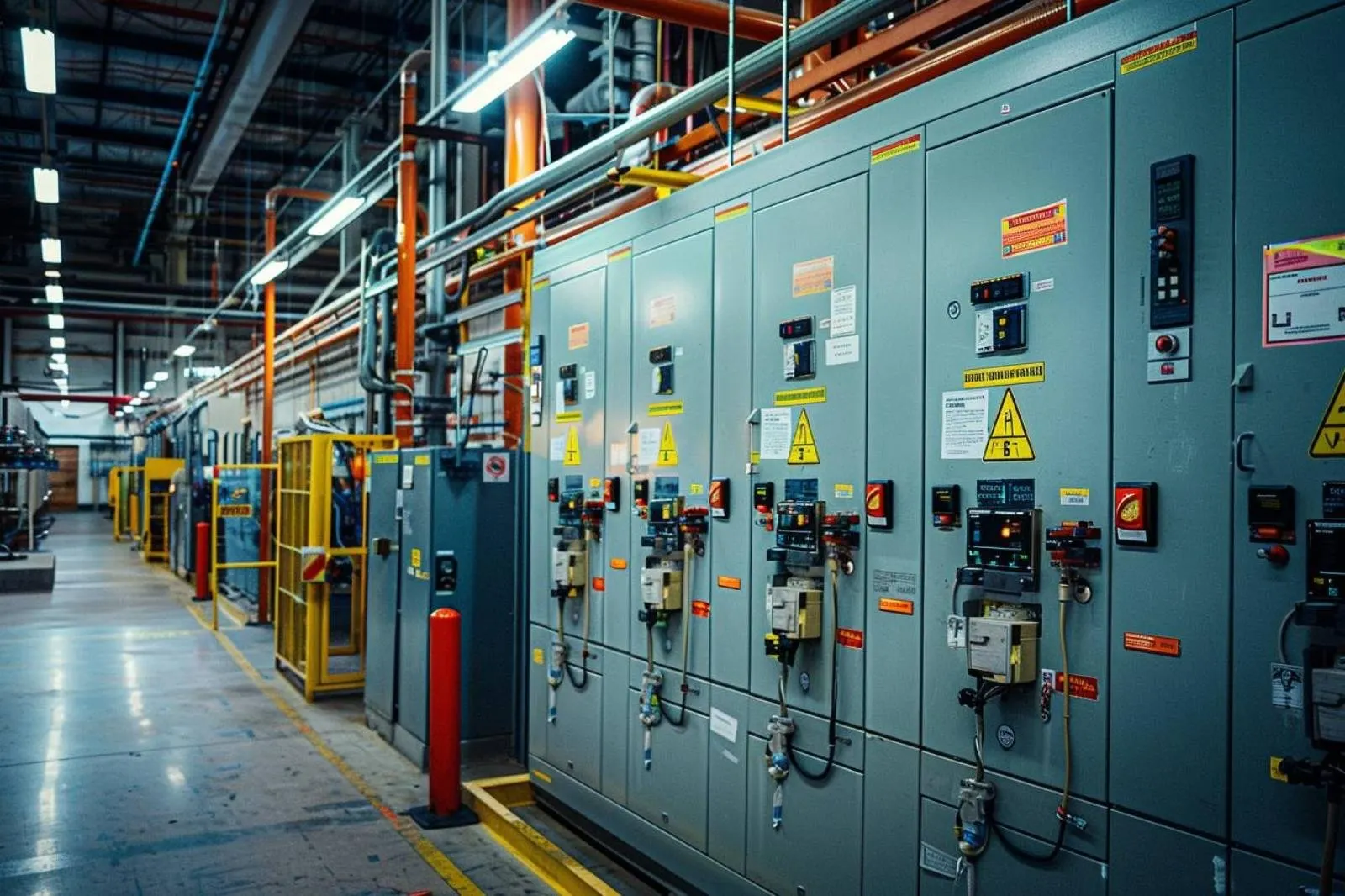

Quelles sont les caractéristiques des panneaux électriques à haute tension?

Un panneau électrique à haute tension n’a guère de rapport avec le tableau domestique : il s’agit d’un appareillage de puissance conçu pour distribuer, interrompre et protéger une énergie capable de produire des arcs électriques extrêmement dangereux.

Installé dans un poste de livraison, un site industriel, un parc de production ou une infrastructure critique, il doit concilier continuité de service, sélectivité des protections et sécurité des personnes. Voici ce qui caractérise réellement ces équipements, de leur architecture à leur exploitation.

De quoi parle-t-on exactement ?

Dans le langage courant, l’expression panneau électrique à haute tension désigne le plus souvent un tableau de distribution moyenne tension, constitué de plusieurs cellules juxtaposées. Les professionnels parlent aussi d’appareillage HTA sous enveloppe métallique, de cellules HTA ou de tableau MT. Il reçoit l’électricité du réseau ou d’une source de production, la sectionne, la protège, la mesure puis l’oriente vers un ou plusieurs départs : transformateurs, moteurs de forte puissance, lignes internes ou autres postes.

La précision du vocabulaire compte. En France, le domaine HTA correspond usuellement, en courant alternatif, aux tensions supérieures à 1 kV et jusqu’à 50 kV. Au-delà de 50 kV, on entre dans le domaine HTB. Les équipements HTB relèvent généralement de postes et de installations de transport beaucoup plus imposants : on ne les assimile pas à un tableau de cellules installé dans un local technique d’entreprise.

Un ensemble HTA peut être placé à l’interface entre le réseau public et le site consommateur, en tête d’une installation industrielle, ou en aval d’une centrale photovoltaïque, éolienne ou de cogénération. Son rôle est double : assurer la disponibilité de l’alimentation et contenir les conséquences d’un défaut électrique.

En haute tension, la performance d’un tableau se mesure autant à sa capacité à isoler un défaut qu’à sa capacité à alimenter normalement l’installation.— Principe de conception des réseaux de puissance

Une architecture modulaire, organisée par fonctions

Un panneau HTA est généralement assemblé à partir de cellules fonctionnelles. Cette modularité permet d’adapter le poste à la configuration du réseau : arrivée unique ou double arrivée, couplage de jeux de barres, départs vers plusieurs transformateurs, extension future ou intégration d’une source locale. Chaque cellule est compartimentée pour limiter la propagation d’un incident et faciliter les opérations d’exploitation.

Les fonctions que l’on retrouve le plus souvent

• Cellule d’arrivée : elle reçoit l’alimentation provenant du réseau ou d’un autre poste et comporte les organes de coupure et de mise à la terre nécessaires.
• Cellule de protection : elle protège un transformateur, un câble ou un départ. Selon l’usage, elle associe notamment disjoncteur, relais de protection, transformateurs de courant et de tension.
• Cellule interrupteur-fusibles : fréquemment utilisée pour certains départs transformateurs, elle combine un interrupteur de coupure en charge et des fusibles adaptés à la protection concernée.
• Cellule de comptage ou de mesure : elle héberge les transformateurs de mesure et les dispositifs nécessaires au suivi des grandeurs électriques, voire au comptage selon la configuration.
• Cellule de couplage : elle relie ou sépare deux sections de jeu de barres afin d’améliorer la continuité de service ou de permettre la maintenance d’une partie du tableau.

Au cœur de l’ensemble se trouve le jeu de barres, conducteur commun qui distribue l’énergie entre les cellules. Il est dimensionné selon le courant assigné, les échauffements admissibles et la tenue aux efforts électrodynamiques créés lors d’un court-circuit. Le cuivre est très courant dans les appareillages compacts ; l’aluminium peut aussi être employé dans certains conducteurs ou liaisons, mais le matériau ne se choisit jamais au seul motif du poids : les connexions, la tenue thermique et la résistance à la corrosion sont déterminantes.

Les compartiments accessibles en exploitation sont séparés des parties actives. Des indicateurs de présence de tension, des obturateurs, des verrouillages mécaniques ou électromécaniques et des commandes en façade contribuent à empêcher une manœuvre dangereuse. Un tableau bien conçu évite notamment de pouvoir fermer un sectionneur de terre sur un circuit sous tension ou d’accéder à un compartiment non consigné.

Isolation, coupure et tenue à l’arc : les choix techniques décisifs

À ces niveaux de tension, l’air ambiant, l’humidité, les poussières conductrices ou une pointe métallique mal positionnée peuvent favoriser un amorçage. Les panneaux HTA reposent donc sur un système d’isolation coordonnée : distances dans l’air, isolants solides, écrans, traversées, connecteurs séparables et niveaux de tenue aux surtensions sont étudiés comme un tout.

Les appareils de coupure modernes utilisent très fréquemment le vide pour l’interruption du courant par disjoncteur. L’arc s’éteint alors dans une ampoule sous vide, avec une très bonne endurance électrique. L’isolation globale du tableau peut, elle, être réalisée dans l’air, dans un gaz isolant ou au moyen d’un diélectrique, selon la technologie choisie.

La tenue à l’arc interne est une autre caractéristique essentielle. En cas de défaut interne, un arc peut dégager brutalement chaleur, pression et gaz chauds. Certains tableaux sont conçus et testés pour canaliser ces effets vers une zone prévue, par exemple une évacuation arrière ou supérieure. Cela ne rend jamais une installation inoffensive : la performance déclarée doit correspondre au schéma d’implantation réel, à l’accessibilité des faces du tableau et aux consignes du fabricant.

Les grandeurs à dimensionner avant tout achat

Un panneau HTA ne se sélectionne ni à partir de la seule puissance du site ni sur la base de la tension nominale. Le bureau d’études ou l’installateur qualifié commence par établir un schéma unifilaire et par calculer les régimes de fonctionnement normaux et dégradés. L’objectif est de choisir des appareils capables de supporter le réseau, mais aussi de déclencher de façon sélective lorsqu’un défaut survient.

Les caractéristiques électriques essentielles

• Tension assignée : elle doit être compatible avec la tension du réseau et les surtensions prévisibles.
• Courant assigné : il dépend de la puissance à transiter, mais aussi des conditions de refroidissement, de l’altitude, de la température du local et des possibilités d’évolution.
• Courant de courte durée admissible et courant de crête : ils traduisent la capacité à résister aux contraintes thermiques et mécaniques d’un court-circuit avant élimination du défaut.
• Pouvoir de coupure : un disjoncteur doit pouvoir interrompre le courant de défaut présumé au point où il est installé.
• Niveau d’isolement : il couvre la tenue à fréquence industrielle et aux impulsions de surtension, notamment d’origine atmosphérique ou liée aux manœuvres.
• Classe et réglages des protections : les relais doivent détecter surintensité, défaut à la terre, déséquilibre, sous-tension ou autres anomalies pertinentes sans couper inutilement le reste du site.

La sélectivité constitue le principe directeur. Lorsqu’un défaut affecte un départ, l’appareil le plus proche doit ouvrir en priorité. Si l’arrivée générale déclenche à chaque incident local, tout le site s’arrête : un mauvais compromis pour une usine, un hôpital, un data center ou un procédé continu. La coordination entre fusibles, disjoncteurs et relais ne peut donc pas être improvisée.

Installation : un local, des accès et des règles dédiés

Les panneaux haute tension ne sont pas simplement fixés en hauteur pour les rendre inaccessibles. Ils sont habituellement installés au sol, dans un poste ou un local électrique dédié, avec des dégagements de manœuvre, des cheminements de câbles, une ventilation adaptée et des accès contrôlés. Les parties sous tension sont rendues inaccessibles par leur enveloppe, leurs compartiments et les dispositifs de verrouillage ; l’ensemble du local est réservé ou protégé contre les accès non autorisés.

Le génie civil fait partie intégrante de la sûreté : résistance du sol, évacuation des eaux, comportement au feu, cheminement des câbles, éclairage de sécurité et éventuel conduit d’évacuation des gaz d’arc doivent être anticipés. La mise à la terre du poste et l’équipotentialité sont tout aussi fondamentales. Elles participent à la protection contre les tensions de contact et assurent le bon fonctionnement de certaines protections.

En France, la conception et l’exploitation s’inscrivent notamment dans le cadre des normes de la série IEC 62271 pour l’appareillage haute tension, ainsi que des référentiels applicables aux installations HTA, tels que les normes NF C 13-100 et NF C 13-200 selon le périmètre du projet. Les prescriptions du gestionnaire de réseau, du fabricant, de l’assureur et les règles de prévention au travail peuvent s’y ajouter. Les éditions en vigueur et les exigences propres au site doivent être vérifiées par un professionnel compétent.

Les opérations ne sont réalisées que par des personnes formées et habilitées pour la tâche concernée. Avant toute intervention, la consignation suit une séquence stricte : séparation de l’installation, condamnation, identification, vérification d’absence de tension, puis mise à la terre et en court-circuit lorsque les règles applicables l’exigent. Les équipements de protection individuelle et les outils adaptés complètent cette procédure ; ils ne la remplacent pas.

Maintenance, supervision et erreurs à éviter

Un panneau HTA fiable est un équipement suivi. La maintenance préventive porte notamment sur l’état des mécanismes de commande, les verrouillages, les indicateurs de position, les connexions, les câbles, les relais de protection et les circuits auxiliaires. Des contrôles visuels, des essais fonctionnels et, lorsque le plan de maintenance le prévoit, des mesures électriques ou thermographiques permettent de détecter un échauffement anormal, une dégradation d’isolement ou un vieillissement avant qu’ils ne provoquent une indisponibilité.

La numérisation améliore le diagnostic sans supprimer les inspections : capteurs de température, surveillance de l’humidité, enregistrement des événements de protection et remontée d’alarmes peuvent aider à planifier les interventions. Toute donnée doit toutefois être interprétée au regard de l’historique du site et de la documentation de l’appareil.

Les erreurs les plus coûteuses

1. Sous-estimer le court-circuit présumé ou réutiliser des réglages de relais sans étude de sélectivité.
2. Choisir un tableau compact sans étudier son accessibilité, son extension future et l’évacuation des effets d’un arc interne.
3. Négliger le local : poussière, condensation, chaleur, infiltrations ou nuisibles dégradent les performances d’une installation pourtant bien dimensionnée.
4. Reporter la maintenance jusqu’au premier incident : les organes mécaniques et les connexions exigent un suivi planifié.
5. Confondre coupure et isolement : un appareil de coupure ne constitue pas automatiquement un point d’isolement sûr pour une intervention.

En définitive, les caractéristiques d’un panneau électrique à haute tension sont indissociables de son environnement. Tension, courant, puissance de court-circuit, type de charges, continuité d’activité, contraintes de place et compétences d’exploitation forment un même système. C’est pourquoi le bon équipement n’est pas nécessairement le plus compact ni le plus sophistiqué, mais celui dont la conception, les protections et l’exploitation répondent précisément au réseau qu’il dessert.
