Peut-on câbler soi-même un panneau électrique ?

Techniquement, certaines personnes expérimentées réalisent des travaux électriques, mais le câblage ou le remplacement d’un tableau reste une opération à haut risque. Il demande de maîtriser la conception des circuits, les règles applicables, les mesures électriques et les procédures de consignation. Pour une création, une rénovation importante, un doute sur la terre ou des déclenchements anormaux, confier le chantier à un électricien qualifié est fortement recommandé. Il pourra également déterminer les démarches de conformité éventuellement requises.

Quelle est la différence entre un interrupteur différentiel et un disjoncteur divisionnaire ?

L’interrupteur différentiel détecte principalement les défauts d’isolement susceptibles de faire circuler un courant vers la terre ou à travers une personne. Il contribue donc à la protection des personnes. Le disjoncteur divisionnaire protège surtout un circuit et ses conducteurs contre les surcharges et les courts-circuits. Ces deux dispositifs ont des fonctions complémentaires : l’un ne remplace pas l’autre.

Pourquoi un différentiel saute-t-il sans raison apparente ?

Il y a toujours une cause, même si elle n’est pas immédiatement visible : appareil présentant un défaut, humidité, isolation dégradée, raccordement incorrect, cumul de courants de fuite ou mélange de conducteurs entre circuits. Débranchez les appareils concernés et demandez un diagnostic si le déclenchement persiste. Ne shuntez jamais un différentiel et ne le remplacez pas par un modèle moins protecteur pour supprimer le symptôme.

Faut-il étiqueter tous les disjoncteurs du tableau ?

Oui, un repérage clair est essentiel. Chaque protection doit indiquer le circuit ou l’équipement qu’elle commande, avec des termes compréhensibles et suffisamment précis. Cela permet d’isoler un circuit sans erreur en cas de travaux ou d’incident. Après toute modification, mettez les étiquettes et le schéma à jour. Un tableau bien documenté réduit considérablement le temps de recherche lors d’un dépannage.

Quand faut-il faire contrôler un vieux tableau électrique ?

Un contrôle est conseillé avant l’achat d’un logement ancien, avant des travaux, lors d’ajouts d’équipements puissants ou si des anomalies apparaissent : fusibles qui sautent souvent, échauffement, bourdonnement, odeur de brûlé, prises sans terre ou capot absent. En présence de traces de chauffe, de fumée ou d’odeur persistante, coupez l’alimentation si cela peut être fait sans danger et contactez rapidement un professionnel.

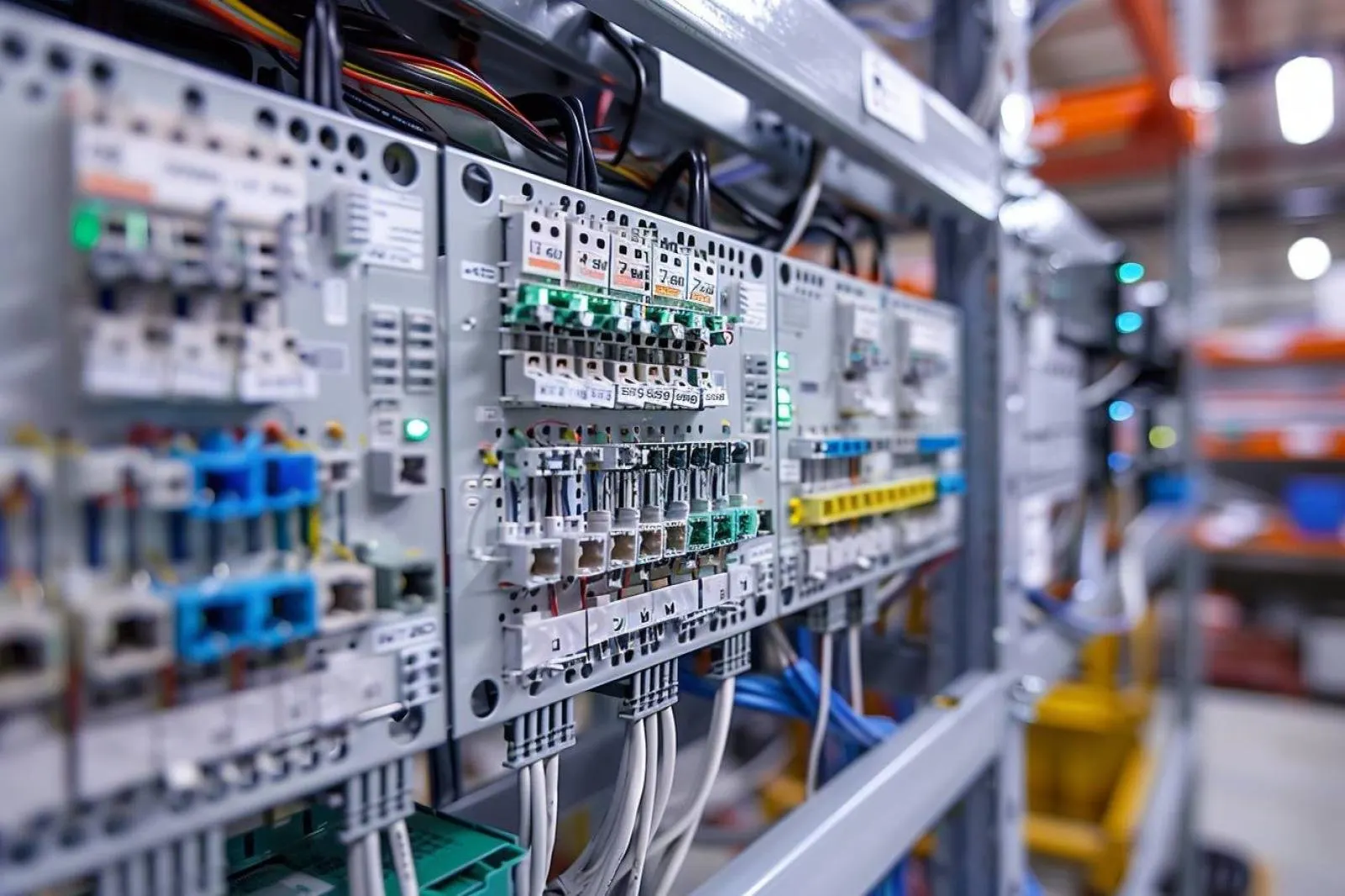

Comment se déroule le câblage d’un panneau électrique?

Le câblage d’un panneau électrique — plus couramment appelé tableau électrique — organise la distribution de l’électricité dans un logement tout en protégeant ses occupants et ses équipements. C’est une opération méthodique, réglementée et à risque : elle ne se résume jamais à relier des fils à des disjoncteurs.

Voici comment se déroule, dans les règles de l’art, la préparation, l’assemblage et la vérification d’un tableau. Ce guide permet de comprendre le chantier, de dialoguer avec un professionnel et d’identifier les points qui ne souffrent aucune approximation.

Le rôle du tableau électrique dans l’installation

Le tableau électrique reçoit l’alimentation en aval de l’appareil général de commande et de protection, souvent appelé disjoncteur de branchement. Il répartit ensuite l’énergie vers les différents circuits terminaux : éclairage, prises de courant, cuisson, chauffage, eau chaude, volets roulants ou encore équipements extérieurs.

Son rôle ne se limite pas à la distribution. Il doit aussi couper, protéger et rendre l’installation intelligible. Les disjoncteurs divisionnaires protègent les conducteurs contre les surcharges et les courts-circuits. Les interrupteurs différentiels, généralement de sensibilité 30 mA dans l’habitat, détectent des défauts d’isolement susceptibles de mettre les personnes en danger. Selon le projet, le tableau peut accueillir un parafoudre, un contacteur pour certains usages, un délesteur ou des modules de pilotage.

En France, la conception d’une installation résidentielle neuve ou profondément rénovée se réfère notamment à la norme NF C 15-100, ainsi qu’aux règles et prescriptions applicables à la date des travaux. Cette norme couvre bien davantage que le tableau : volumes de salle d’eau, nombre minimal de prises, sections de conducteurs, mise à la terre, circuits spécialisés et dispositifs de protection. Son application concrète dépend de la nature du bâtiment et du périmètre des travaux.

Un tableau réussi n’est pas seulement un tableau qui fonctionne : c’est un tableau qui protège, qui se lit facilement et qui peut être contrôlé sans ambiguïté.— Principe de base d’une installation durable

Avertissement

Un tableau contient des parties pouvant rester sous tension, y compris lorsque certains circuits semblent coupés. Ne retirez jamais les plombages ni les capots relevant du distributeur d’électricité, et n’intervenez pas sur une installation alimentée. Une vérification d’absence de tension ne se déduit pas de la seule position d’un disjoncteur.

Préparer le projet avant le moindre raccordement

La qualité du câblage se joue d’abord sur le papier. L’électricien relève les besoins réels du logement, l’état de l’existant, la puissance disponible, le mode de chauffage, les appareils à forte demande et les éventuels projets à venir : véhicule électrique, climatisation, atelier, photovoltaïque ou domotique. Ce diagnostic permet de distinguer les circuits à créer, à conserver ou à remettre en sécurité.

Établir un schéma et répartir les circuits

Un schéma unifilaire ou un plan de répartition recense chaque circuit, sa destination, son dispositif de protection et son raccordement à la terre. Il évite de surcharger un circuit de prises, de mélanger sans logique des usages éloignés ou de sous-dimensionner une protection. Les circuits spécialisés, dédiés à certains appareils, font l’objet d’une attention particulière.

Le concepteur organise aussi les circuits sous les différentiels de façon cohérente. L’objectif est double : assurer la protection adaptée à la nature des équipements et limiter les conséquences d’un déclenchement. Répartir avec discernement l’éclairage, les prises et les appareils essentiels peut éviter de plonger tout le logement dans le noir à la suite d’un défaut unique.

Choisir un coffret adapté et évolutif

Le coffret est dimensionné selon le nombre de modules nécessaires, les appareillages prévus et une marge d’évolution. Un tableau trop juste complique toute extension et encourage des montages improvisés. Il faut également prévoir le cheminement propre des gaines, la place des borniers de terre et de neutre, le passage des conducteurs et, selon le contexte, la protection contre les surtensions.

Élément à vérifier	Pourquoi c’est déterminant	Point de vigilance
Inventaire des usages	Définit les circuits et les protections à prévoir	Ne pas oublier les équipements futurs ou extérieurs
État de la terre	Participe à la protection contre les défauts d’isolement	Une terre absente ou dégradée ne se compense pas au tableau
Section des conducteurs	Doit être cohérente avec le circuit et sa protection	Ne jamais augmenter un calibre pour faire cesser des déclenchements
Répartition sous différentiels	Protège les personnes et améliore la continuité d’usage	Tenir compte du type d’équipements raccordés
Repérage	Rend les essais et futures interventions fiables	Étiqueter la destination réelle, pas une mention vague

Astuce

Avant une rénovation, photographiez le tableau fermé et ouvert, relevez les étiquettes existantes et notez les anomalies observées. Ces éléments aident l’électricien, mais ne dispensent pas d’un contrôle sur place des circuits.

Comprendre les composants et leur ordre logique

Un tableau bien conçu suit une architecture lisible : arrivée de l’alimentation en aval du dispositif général, dispositifs différentiels, protections des circuits, borniers de raccordement et conducteurs de protection. Les détails de montage varient selon le matériel, le réseau, l’ancienneté de l’installation et le schéma de distribution ; les notices des fabricants sont donc indissociables du travail.

L’appareil général de commande et de protection permet la coupure générale et assure une fonction de protection à l’origine de l’installation. Il se situe en amont du tableau de répartition.
Les interrupteurs différentiels surveillent l’équilibre entre les conducteurs actifs et coupent en cas de courant de fuite significatif. Leur type est choisi en fonction des équipements qu’ils alimentent.
Les disjoncteurs divisionnaires isolent et protègent chaque départ. Leur calibre doit correspondre au circuit et à la section des conducteurs, selon les règles applicables.
Les borniers de terre et de neutre permettent une distribution ordonnée des conducteurs. La terre ne doit jamais être confondue avec le neutre.
Les peignes et liaisons de répartition compatibles assurent l’alimentation des appareils modulaires. Ils doivent être adaptés à la marque, au modèle et aux caractéristiques du tableau.

Les couleurs facilitent l’identification, mais ne remplacent pas les contrôles. Dans les installations anciennes, elles peuvent être absentes, incohérentes ou avoir été modifiées. Un conducteur ne doit donc jamais être présumé neutre, phase ou terre sur la seule base de sa couleur.

Un tableau organisé

Circuits regroupés selon une logique compréhensible.
Conducteurs cheminant sans traction ni écrasement.
Étiquettes précises et schéma conservé à proximité.
Emplacements libres pour des évolutions maîtrisées.

Un tableau bricolé

Protections ajoutées sans étude de l’existant.
Fils trop courts, abîmés ou difficilement identifiables.
Connexions multiples et repérage approximatif.
Déclenchements récurrents traités par des contournements.

Les grandes étapes d’un câblage réalisé dans les règles

Le déroulement exact dépend du chantier, mais une intervention professionnelle suit une séquence destinée à éviter les erreurs de conception et les risques électriques. Les raccordements eux-mêmes exigent les compétences, l’outillage isolé, les appareils de mesure et les procédures de sécurité adaptés.

1. Consigner et sécuriser l’alimentation

Avant toute action, l’alimentation concernée est coupée, condamnée contre une remise sous tension involontaire, puis son absence de tension est vérifiée avec un dispositif approprié et contrôlé. Cette phase est fondamentale. Un simple testeur rudimentaire, un voyant éteint ou l’absence apparente de courant ne constituent pas une preuve suffisante de sécurité.

2. Installer le coffret et préparer les arrivées

Le coffret est fixé sur un support adapté, dans un emplacement accessible et conforme aux contraintes du logement. Les gaines et câbles sont acheminés sans contrainte mécanique excessive. L’électricien prévoit un rayon de courbure raisonnable, protège les passages sensibles et laisse une longueur de conducteur maîtrisée : assez pour intervenir, pas au point de créer un enchevêtrement.

3. Poser et raccorder les appareillages selon le schéma

Les rails supportent les modules dans l’ordre prévu. Les protections différentielles et divisionnaires sont installées, puis les circuits sont raccordés méthodiquement, un à un. Le professionnel respecte les couples de serrage prescrits par le fabricant, utilise des embouts lorsque le type de conducteur l’exige et contrôle la compatibilité des accessoires de répartition. Les connexions mal serrées sont une cause classique d’échauffement ; celles qui sont trop serrées peuvent aussi détériorer un conducteur ou une borne.

Le raccordement du conducteur de protection et l’organisation des neutres demandent une rigueur absolue. Les erreurs de repérage, les mélanges inadaptés entre groupes de protection différentielle ou les liaisons de terre défaillantes peuvent provoquer des déclenchements, masquer un défaut ou dégrader la sécurité.

4. Repérer avant de refermer

Chaque disjoncteur reçoit une désignation utile : « prises séjour », « éclairage étage », « lave-linge » ou « portail » sont préférables à « circuit 4 ». Le tableau doit comporter un repérage clair et actualisé. Le schéma, les notices et les références de matériel sont idéalement conservés dans ou près du coffret, à l’abri.

Contrôles, essais et mise en service

Le câblage ne s’achève pas au moment où le capot est posé. Une série de vérifications doit confirmer l’intégrité mécanique, la cohérence du schéma et le bon fonctionnement des protections. Selon la nature du chantier, ces contrôles sont réalisés avec des appareils de mesure spécifiques et peuvent s’inscrire dans une démarche de vérification plus large de l’installation.

Avant remise sous tension, l’électricien inspecte notamment l’absence de conducteur dénudé accessible, la qualité du serrage, la présence des obturateurs et capots, le repérage et la séparation des circuits. Il vérifie ensuite le fonctionnement de chaque départ et des dispositifs différentiels. Le bouton de test d’un différentiel confirme son mécanisme de déclenchement ; il ne remplace pas à lui seul un contrôle complet de l’installation.

Dans le cadre d’une installation neuve ou d’une rénovation relevant d’une attestation de conformité, une démarche auprès du Consuel peut être nécessaire avant la mise sous tension ou le raccordement définitif. Les obligations varient selon le projet : il est prudent de les vérifier en amont plutôt que lorsque les travaux sont terminés.

À retenir

Un disjoncteur qui déclenche ne doit jamais être remplacé par un modèle de calibre supérieur sans diagnostic. Le déclenchement peut signaler une surcharge, un défaut d’isolement, une connexion défectueuse ou un appareil en panne : supprimer la protection accroît le danger.

Erreurs fréquentes et situations qui exigent un professionnel

Les erreurs les plus risquées sont souvent discrètes : conducteur insuffisamment engagé dans une borne, isolation abîmée lors du dénudage, serrage inadéquat, neutre mal associé, dispositif différentiel inadapté ou terre négligée. D’autres relèvent de la conception : tableau sans réserve, circuits mal répartis, étiquettes fausses après des années de modifications ou ajout d’un appareil puissant sans étude de la ligne.

Il faut faire intervenir un électricien qualifié dès lors qu’il s’agit de créer ou remplacer un tableau, d’ajouter un circuit, de corriger des déclenchements répétés, de traiter une odeur de chaud, des traces de noircissement, un coffret endommagé ou une installation ancienne non identifiable. Une coupure fréquente, des prises sans terre ou un tableau à fusibles vétuste justifient également un diagnostic, sans attendre une panne grave.

Un particulier peut utilement préparer le projet, libérer l’accès au tableau, dresser la liste des appareils et conserver la documentation. En revanche, intervenir à l’intérieur d’un tableau sous tension ou modifier des protections sans maîtrise technique expose à l’électrisation, à l’incendie et à des dommages matériels importants. Le bon réflexe n’est pas de « faire repartir » l’installation à tout prix, mais d’en rechercher la cause.
