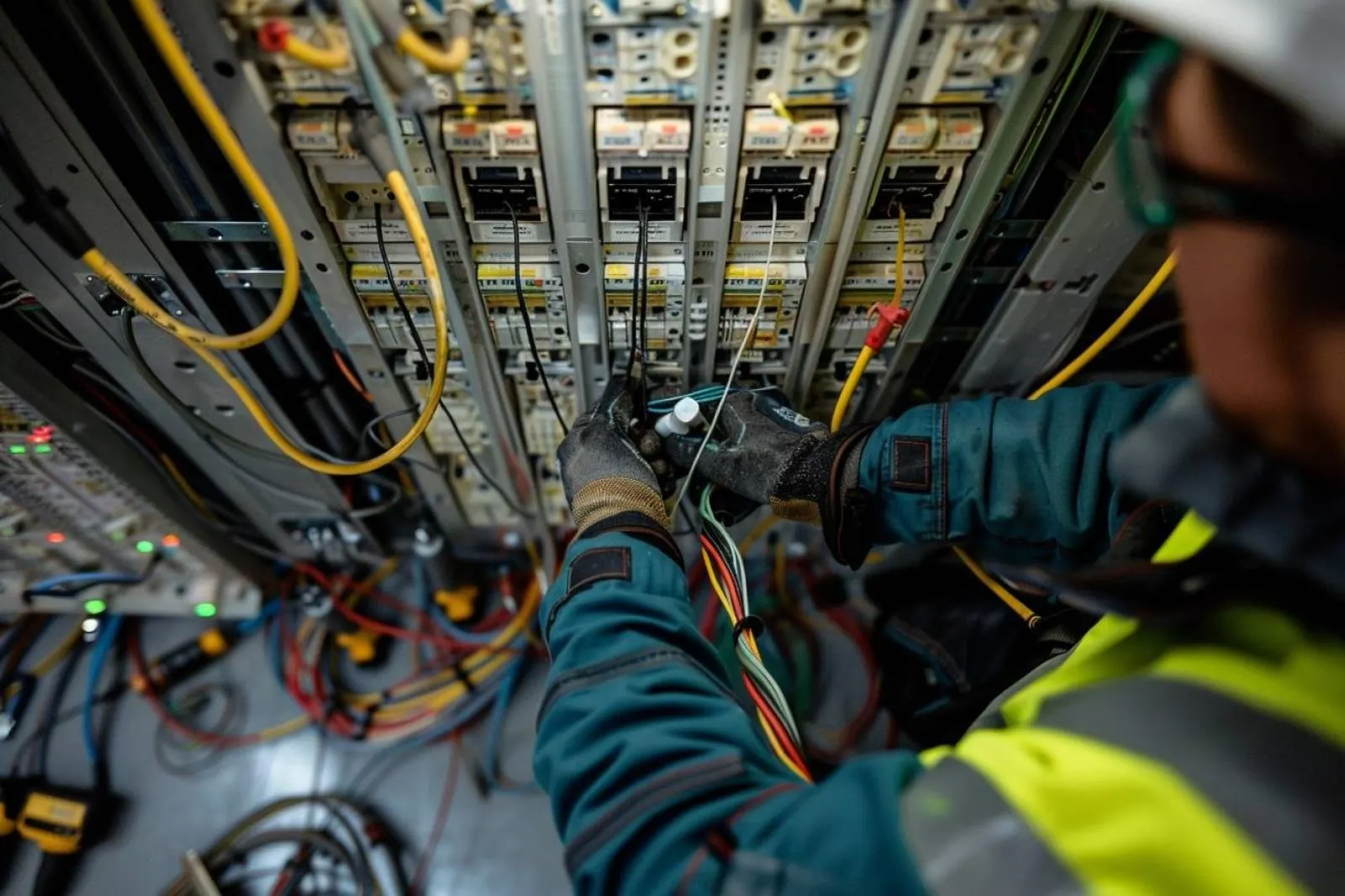

Comment connecter des appareils à un panneau électrique?
Du simple circuit dédié à la borne de recharge, raccorder un appareil au tableau électrique exige une étude de charge, des protections et une mise en sécurité.
Connecter un appareil à un panneau électrique — appelé tableau de répartition dans l’habitat français — ne consiste pas à ajouter un fil sur un disjoncteur disponible. C’est un travail de conception et de sécurité : chaque équipement doit recevoir un circuit, une protection et une mise à la terre compatibles avec son usage.
Qu’il s’agisse d’un four, d’un chauffe-eau, d’une climatisation, d’un atelier ou d’une borne de recharge, la priorité n’est jamais de « faire tenir » un raccordement dans le tableau. Il faut d’abord vérifier la capacité de l’installation, respecter les règles applicables et confier toute intervention interne au tableau à une personne compétente.
Ce que signifie réellement raccorder un appareil au tableau
Dans le langage courant, on parle volontiers de « brancher un appareil au panneau électrique ». En réalité, la plupart des appareils domestiques se branchent sur une prise ou sont reliés à une sortie de câble. Le tableau, lui, distribue et protège les circuits qui alimentent ces points d’usage.
Un raccordement correct associe donc plusieurs éléments : un départ de circuit, des conducteurs dont les caractéristiques conviennent à l’installation, un dispositif de protection contre les surintensités, une protection différentielle adaptée, ainsi qu’une continuité de terre lorsque l’équipement le requiert. L’ensemble doit aussi être cohérent avec la puissance disponible au logement et avec les autres usages simultanés.
Il faut distinguer deux situations. Ajouter une lampe de chevet ou remplacer un appareil muni d’une fiche ne demande aucune modification du tableau. En revanche, installer un équipement fixe puissant, créer une prise supplémentaire, déplacer un appareil de cuisson ou raccorder un système de production d’énergie modifie l’installation électrique : le projet doit être étudié avant toute exécution.
Un tableau électrique n’est pas une réserve de connexions : c’est le centre de protection et de distribution de toute l’installation.— Principe de sécurité électrique domestique
Pourquoi le tableau est un point sensible
Même lorsque le disjoncteur général est ouvert, l’intérieur d’un tableau peut présenter des risques si la coupure, l’identification des circuits ou l’absence de tension ne sont pas formellement vérifiées. Une erreur de raccordement peut provoquer un échauffement, des déclenchements répétés, la détérioration d’un appareil, un défaut de protection différentielle ou, dans les cas les plus graves, un départ de feu et une électrisation.
En France, les installations basse tension des logements s’inscrivent notamment dans le cadre de la norme NF C 15-100. Elle organise les principes de sécurité, de répartition des circuits et de protection. Elle ne se résume pas à une liste de calibres : son application suppose de tenir compte du logement, de l’état du tableau, des longueurs de câbles, des conditions de pose et de la destination du circuit.
Évaluer l’appareil et la capacité de l’installation
La première étape utile se déroule avant le tableau : il faut identifier précisément l’équipement à alimenter. Sa plaque signalétique, sa notice et les prescriptions de son fabricant donnent des informations déterminantes, notamment sa puissance, son alimentation, son fonctionnement continu ou ponctuel et l’existence éventuelle d’exigences de raccordement dédiées.
Un appareil de forte puissance utilisé brièvement ne se traite pas exactement comme une pompe fonctionnant longtemps, une climatisation soumise à des démarrages fréquents ou un système électronique sensible. L’objectif est de dimensionner un circuit qui protège les personnes et les biens sans générer de coupures injustifiées.
Les questions à résoudre avant tout ajout
- L’appareil doit-il disposer d’un circuit dédié ? C’est souvent le cas des gros appareils fixes et de certains équipements techniques.
- Quelle est sa puissance nominale et son mode d’alimentation ? L’étiquette de l’appareil et la notice priment sur les suppositions.
- Quel usage réel est prévu ? Il faut anticiper les appareils susceptibles de fonctionner au même moment.
- Le tableau possède-t-il une réserve physique et électrique suffisante ? Une rangée libre ne signifie pas que l’installation peut accepter n’importe quelle charge.
- Le logement dispose-t-il d’une terre fonctionnelle et d’une protection différentielle appropriée ? C’est un point essentiel, en particulier dans l’ancien.
| Situation | Point de vigilance principal | Approche recommandée |
|---|---|---|
| Appareil mobile à fiche | État de la prise, du cordon et du circuit existant | Utiliser une prise en bon état ; ne pas modifier le tableau pour un usage courant. |
| Appareil fixe de cuisine ou de buanderie | Puissance, circuit dédié, humidité et accessibilité | Suivre la notice et faire vérifier le circuit par un électricien. |
| Équipement de chauffage ou de traitement d’air | Fonctionnement prolongé, commande et protection adaptée | Étudier l’ensemble avec l’installateur de l’équipement. |
| Borne de recharge de véhicule | Charge durable, gestion de puissance et règles propres à l’IRVE | Recourir à un installateur qualifié pour la solution retenue. |
| Photovoltaïque ou batterie | Sources multiples, découplage, protection AC/DC et raccordement réseau | Concevoir le système avec un professionnel compétent. |
Photographiez le tableau, relevez les étiquettes de chaque circuit et conservez la notice de l’appareil avant de demander un devis. Ces éléments permettent à l’électricien de diagnostiquer plus vite les contraintes réelles, sans démonter inutilement l’installation.
Les protections qui rendent le circuit sûr
Un appareil correctement alimenté ne dépend pas d’un seul disjoncteur. La sécurité repose sur une chaîne de protections complémentaire. Le dispositif général assure la coupure de l’installation ; les protections différentielles contribuent à détecter certains défauts d’isolement ; les disjoncteurs divisionnaires protègent les départs contre les surintensités et les courts-circuits. La mise à la terre et les liaisons équipotentielles complètent cet ensemble selon les locaux et les équipements.
Le disjoncteur divisionnaire n’est donc pas choisi au hasard, ni uniquement en fonction d’un chiffre lu sur la puissance de l’appareil. Son choix doit rester cohérent avec la section et la nature des conducteurs, le mode de pose, le circuit alimenté et la protection différentielle en amont. Surdimensionner une protection dans l’idée d’éviter qu’elle déclenche est une erreur dangereuse : le conducteur pourrait ne plus être protégé comme il le doit.
La terre : une protection à ne jamais improviser
La présence d’un conducteur vert-jaune dans une gaine ne prouve pas, à elle seule, la qualité de la terre. La continuité du circuit de protection, la présence d’une prise de terre et l’efficacité de la protection différentielle doivent être vérifiées avec des instruments et une méthode adaptés. Ne jamais neutraliser une terre, la détourner ou relier un appareil à une canalisation comme solution de fortune.
Un tableau lisible est aussi un tableau plus sûr
Chaque départ devrait être clairement repéré : cuisine, prises séjour, chauffe-eau, éclairage, chauffage, extérieur, par exemple. Une étiquette imprécise ou absente complique une coupure d’urgence, augmente le risque de travailler sur le mauvais circuit et rend les évolutions futures plus coûteuses. Après tout ajout, le schéma ou le repérage du tableau doit être mis à jour.
Ce qu’apporte un circuit correctement conçu
- Une protection adaptée à l’équipement et aux conducteurs.
- Une coupure identifiable pour l’entretien ou le dépannage.
- Une meilleure fiabilité quand plusieurs appareils fonctionnent.
- Un diagnostic plus simple en cas de défaut.
Ce que provoque un ajout improvisé
- Des déclenchements difficiles à interpréter.
- Un risque d’échauffement ou de mauvais serrage.
- Une protection différentielle potentiellement inadaptée.
- Une installation confuse, moins sûre et plus difficile à faire évoluer.
La méthode sûre : préparer, faire contrôler, documenter
La bonne méthode ne consiste pas à intervenir sous tension ni à reproduire un montage vu dans une vidéo. Elle suit une logique de projet, particulièrement utile lorsque le logement est ancien ou que plusieurs équipements sont ajoutés au fil des années.
- Recueillir les caractéristiques de l’appareil. Notice, plaque signalétique, contraintes d’emplacement et recommandations de raccordement sont la base du dossier.
- Faire l’état des lieux du tableau et des circuits existants. L’électricien vérifie notamment l’organisation, l’état apparent, la place disponible, les protections et la cohérence de la terre.
- Définir le circuit et les protections. Cette phase tient compte de l’appareil, de la liaison à créer, de l’environnement et des prescriptions applicables.
- Mettre l’installation en sécurité avant intervention. La consignation, l’identification et la vérification d’absence de tension relèvent d’une procédure rigoureuse ; une simple position « arrêt » ne constitue pas un contrôle.
- Réaliser puis contrôler le raccordement. Le professionnel contrôle la continuité, l’isolement, le fonctionnement des protections et le comportement de l’appareil en conditions normales.
- Mettre à jour le repérage et remettre les documents utiles. Gardez les notices, le schéma du tableau, les références des protections et les éventuels procès-verbaux de contrôle.
Si vous n’êtes pas habilité et outillé pour vérifier l’absence de tension, ne retirez pas le capot du tableau et ne manipulez pas ses connexions. Le bon réflexe n’est pas de « couper vite fait » : c’est de faire intervenir un électricien qualifié.
Pour choisir un professionnel, décrivez précisément votre besoin plutôt que de demander seulement « l’ajout d’un disjoncteur ». Indiquez l’appareil concerné, sa notice, l’emplacement envisagé, la distance approximative depuis le tableau et toute anomalie déjà observée. Un devis sérieux distingue généralement l’étude, la fourniture, le cheminement du circuit, les protections, les essais et les finitions.
Cas particuliers : équipements puissants, recharge et production d’énergie
Certains appareils ne doivent jamais être traités comme une simple prise supplémentaire. Ils peuvent modifier durablement le profil de consommation du logement ou introduire une nouvelle source d’électricité. Le tableau, l’abonnement et parfois l’installation entière doivent alors être réévalués.
Cuisson, eau chaude, chauffage et équipements techniques
Un four, une plaque de cuisson, un chauffe-eau, une pompe à chaleur, une climatisation fixe ou une pompe de piscine peuvent exiger un circuit dédié et des protections déterminées par leurs caractéristiques. Dans les pièces humides et à l’extérieur, les contraintes d’emplacement, d’étanchéité et de protection des personnes sont encore plus importantes. La notice du fabricant et les règles applicables doivent guider le projet ; un montage générique ne convient pas à tous les appareils.
Borne de recharge pour véhicule électrique
La recharge peut représenter une charge soutenue sur une longue durée. Il faut tenir compte de la puissance disponible, des usages simultanés de la maison et, si nécessaire, d’un pilotage de la charge. Les infrastructures de recharge de véhicule électrique obéissent à un cadre spécifique : confier l’installation à un professionnel formé et qualifié évite de fragiliser le tableau comme l’équipement de recharge.
Photovoltaïque, onduleur et batterie
Un système photovoltaïque ne se raccorde pas en ajoutant un départ ordinaire à côté des autres circuits. Il peut comporter une partie en courant continu, un onduleur, des dispositifs de sectionnement, des protections propres et un raccordement au réseau soumis à des démarches dédiées. Une batterie ou une fonction de secours ajoute des problématiques de basculement et de coexistence des sources. L’étude et la mise en service doivent être réalisées dans le cadre prévu par les acteurs compétents.
Ne reliez jamais un groupe électrogène, un onduleur de secours ou une production solaire à l’installation domestique sans dispositif de basculement conçu pour cet usage. Un retour d’énergie non maîtrisé peut mettre en danger les occupants, les intervenants et le réseau.
Erreurs fréquentes, signaux d’alerte et entretien
La plupart des problèmes ne viennent pas d’un appareil « trop puissant » en soi, mais d’un diagnostic incomplet ou d’un raccordement réalisé sans cohérence globale. Évitez notamment de multiplier les rallonges et multiprises pour compenser l’absence de circuit adapté, de remplacer une protection qui déclenche sans en chercher la cause, ou de raccorder plusieurs appareils exigeants sur une même ligne déjà chargée.
Un disjoncteur qui déclenche n’est pas une gêne à contourner : c’est une information. Le défaut peut venir de l’appareil, d’un câble, d’une connexion, de l’humidité, d’une surcharge ou d’une protection mal adaptée. De même, une odeur de plastique chaud, un grésillement, des traces de brunissement, une prise anormalement chaude ou des lumières qui vacillent appellent une coupure prudente de l’usage concerné et un contrôle rapide par un professionnel.
Contrôles utiles au fil du temps
- Vérifier visuellement, sans démontage, que le tableau reste sec, propre, fermé et accessible.
- Conserver un étiquetage lisible après chaque aménagement du logement.
- Suivre les consignes du fabricant concernant le test des dispositifs différentiels, sans jamais ignorer un comportement anormal.
- Faire contrôler l’installation en cas de rénovation, d’achat d’un logement ancien, d’extension importante ou d’ajout d’un équipement puissant.
- Ne pas reporter les réparations lorsqu’un échauffement, un déclenchement répété ou une odeur inhabituelle apparaît.
En matière électrique, la meilleure économie est rarement celle qui consiste à réduire l’étude ou les protections. Un circuit bien pensé reste discret au quotidien, protège les équipements et facilite toutes les évolutions futures de la maison.
Questions fréquentes
On vous répond
Puis-je raccorder moi-même un appareil directement au tableau électrique ?
Pour un appareil mobile équipé d’une fiche, il n’y a pas lieu de toucher au tableau : il doit être branché sur une prise adaptée et en bon état. Pour créer ou modifier un circuit, intervenir dans le tableau ou raccorder un appareil fixe, l’intervention d’un électricien compétent est fortement recommandée.
Le danger ne se limite pas au risque d’électrisation. Une protection mal choisie, une connexion défectueuse ou une terre inefficace peuvent provoquer échauffement, panne ou incendie, parfois longtemps après les travaux.
Comment savoir si mon tableau peut accueillir un nouvel appareil ?
La présence d’un emplacement libre ne suffit pas. Il faut examiner la puissance disponible, les circuits déjà alimentés, le type de protections en place, la qualité de la terre, l’espace de câblage et la compatibilité avec l’appareil envisagé.
La notice de l’équipement, des photos nettes du tableau et un relevé des gros appareils existants permettent à un électricien de réaliser une première appréciation, puis de confirmer sur place si nécessaire.
Faut-il toujours un circuit dédié pour un appareil puissant ?
De nombreux équipements fixes et puissants nécessitent un circuit dédié, mais la réponse dépend de leur nature, de leurs prescriptions fabricant et des règles applicables à l’installation. La cuisine, le chauffage, l’eau chaude et certains équipements extérieurs font fréquemment l’objet de dispositions spécifiques.
Un circuit dédié améliore aussi l’entretien : il est plus facile d’isoler l’appareil, d’identifier un défaut et d’éviter qu’il perturbe les autres usages du logement.
Pourquoi un disjoncteur saute-t-il quand j’utilise un nouvel appareil ?
Le déclenchement peut révéler une surcharge, un défaut d’isolement de l’appareil, une connexion dégradée, un problème sur le circuit ou une protection inadaptée. Il ne faut pas augmenter le calibre du disjoncteur ni le remplacer pour empêcher le déclenchement sans diagnostic.
Débranchez l’appareil si cela peut être fait sans risque et faites rechercher la cause. Des déclenchements répétés sont un motif de contrôle, surtout s’ils s’accompagnent de chaleur, d’odeur ou de bruit anormal.
Une borne de recharge ou des panneaux solaires peuvent-ils être raccordés au même tableau ?
Oui, un même tableau ou une même installation peut intégrer ces équipements, à condition qu’ils soient conçus comme des projets spécifiques. La borne de recharge impose notamment de prendre en compte la durée de charge et la puissance appelée ; le photovoltaïque introduit une source d’énergie supplémentaire et des protections dédiées.
Une étude de l’installation, un dimensionnement cohérent et une mise en service par des professionnels compétents sont indispensables. Il ne faut jamais improviser de liaison entre une source de production, un groupe de secours et le réseau domestique.
